2023-04-25

2023年,各高端智能手机品牌厂商集中在折叠屏产品技术上发力,4月份,知名厂商vivo、小米、魅族三家公司就折叠屏手机进行了新专利发布和新品发布会,可见2023年的流行主打折叠屏手机,可谓是炙手可热。根据国际权威机构数据预测,预计到2025年全球可折叠屏手机出货量将达到2760万部,2020-2025年复合年增长率在70%左右。


折叠屏手机大热,但这个难点必须要攻克


随着折叠屏手机、vr触觉手套等终端产品的发展,柔性屏在消费电子市场上的产品化应用越来越多,柔性电子(flexible electronics)技术也逐渐被越来越多的人所知晓。据国际权威机构预测,预计到2028年,整体柔性电子产业规模为3010亿美元,处于长期高速增长态势。同样,作为柔性电子基础部件的柔性线路板(fpc)的发展也日新月异。



这些消费类电子都追求“小、轻、薄、柔”的概念,以至于fpc的技术也被迫发展,就拿线宽线距来说,从最初的300μm变成了如今的30μm,甚至更小的间距,足足缩小了10倍。传统压床式手动电测机已经很难满足微小线宽线距的产品测试要求,且因为“切换调整慢、夹具针模体积大、停机空转多”等诸多运行成本过高的原因可能会带来损失。

折叠屏手机大热,但这个难点必须要攻克

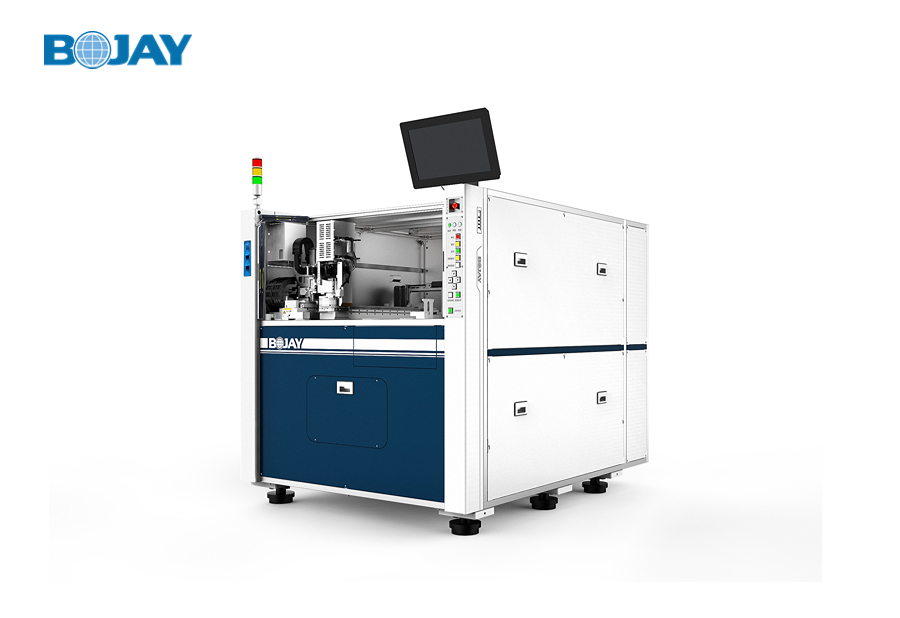

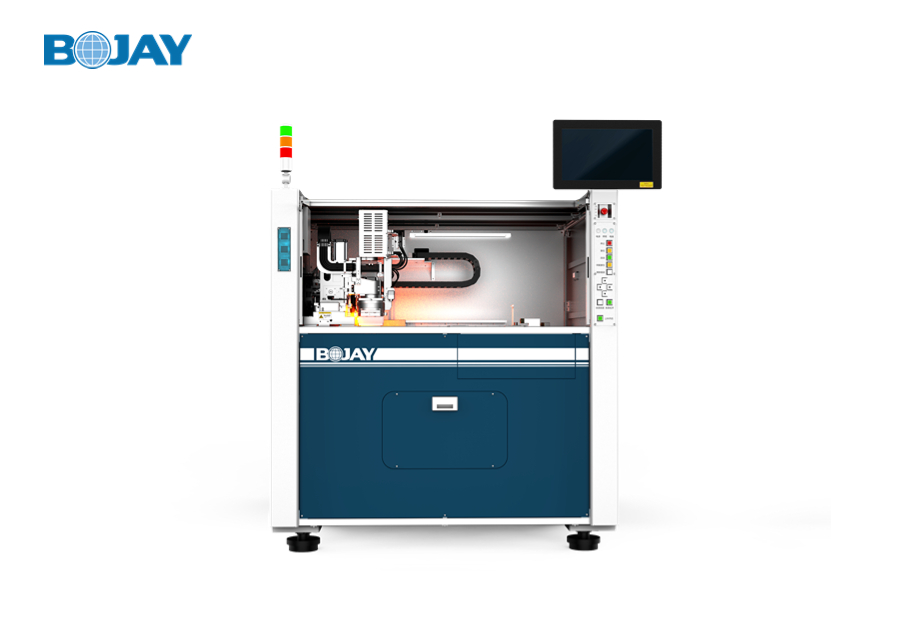

博杰股份最新推出的mct6151微针测试设备适用于fpc在smt前的电测工程,通过不同方法检测出不同情况线路不良,如2w或4w测试法检查出开断路不良缺陷;通过hv高压绝缘测试法检查出绝缘不良缺陷;通过选配微短、火花测试法检查出潜在不良残次品。不仅如此,mct6151微针测试设备在超微测量、便利易用和高效生产方面均有突出表现。


● 超微测量 ●

◆ 导通电阻测试可支持最小1mω的四端子检查

◆ xy轴搭载直线电机及光栅尺,±5μm 的重复定位精度轻松应对小pitch产品

◆ 搭载微短和火花检出潜在不良,比如研磨突沿造成的不良。


● 便利易用 ●

◆ 小体积多piece针模,无需特殊人工技能,一键更换针模

◆ 先进图像处理技术,可视觉补偿、自动搜索减少放板误差

◆ 测试结果可视化统计,自动生成电子统计报表且可打印

● 高效生产 ●

◆ 搭载arm fpga架构双电测系统,测试点高达4096通道

◆ 拥有上下模可同时进行正反面测试,配备r轴可旋转测试

◆ 搭配自动上下料机,在线不间断生产

其选配功能更为丰富,从选配微短火花电测到加热检查,从升级通道数量到选购上下料机,从生产质量分析工具到对接mes,均可根据自身需要进行灵活选配,完美贴合您的电路板生产车间。

由此可见,无论是测试精准度、操作便利度还是生产效率,由博杰股份研发的mct6151微针测试设备都能完美适配,从而协助测试人员顺利完成fpc柔性板软硬结合板的电测测试。

mct6151的诞生为fpc测试领域带来了莫大的福利,将成为攻克柔性线路板(fpc)测试难题的一大功臣。

折叠屏手机大热,但这个难点必须要攻克
