随着5g的应用发展，毫米波段的开发也越来越深入，最高频已达52.6ghz。越高的频率、越宽的应用带宽成为5g毫米波新空口的主要特点，因而5g毫米波段需要采用多天线的设计方案，以确保传输信号的质量和稳定性。这也使得成为５g毫米波射频指标评估的主要手段。

随着5g的应用发展，毫米波段的开发也越来越深入，最高频已达52.6ghz。越高的频率、越宽的应用带宽成为5g毫米波新空口的主要特点，因而5g毫米波段需要采用多天线的设计方案，以确保传输信号的质量和稳定性。这也使得ota测试成为５g毫米波射频指标评估的主要手段。

ota测试是指在无线环境下进行的测试，其目的是评估无线设备在真实环境下的性能表现。辐射远场区，天线方向图随距离的变化较小，场强较为稳定，所以在一般的天线方向图测量中，都采用远场测试方法。

在5g毫米波段的ota测试中，其面对的挑战是随着频率的提高，空间损耗、传输线损耗越来越大，尤其是带外杂散等指标测试时，越来越难以准确获得频率信号。同时由于大规模mimo设计，对于终端来说大大增加了测试的复杂性。尤其是大型散射体和大口径天线测试，对测试仪表、测试硬件和的测试场地要求更为复杂和严格，需要采用先进的测试设备和技术手段，以确保测试结果的准确性和可靠性。

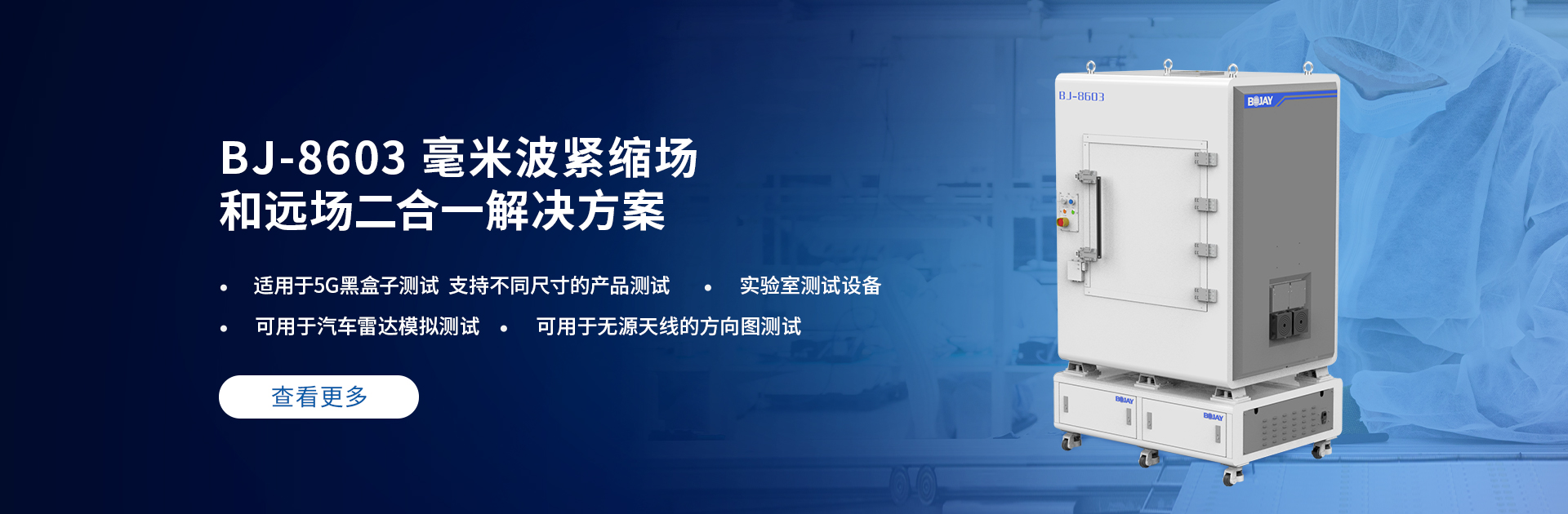

博杰股份自2018年起，已成功与世界顶级客户合作开发了可满足5g标准应用的射频测试系统，并且在多家世界级客户实验室得到广泛应用。面对5g毫米波段ota测试的挑战，博杰股份自主研发了毫米波紧缩场/远场二合一的测试方案。系统中主要包含三大部件：、直接远场测试套件、紧缩场测试套件。

毫米波测试箱工作带宽为24-90ghz，覆盖5g毫米波以及毫米波雷达的所有应用频段。其内部配备多轴旋转测试平台，最多可兼容4轴移动旋转平台，旋转精度可达±0.1°。直接远场测试套件配备多天线测试架，支持毫米波大规模mimo天线模块复杂波束赋形测试。在远场测试中，博杰股份的测试系统最大可支持2000mm的远场距离要求。

紧缩场测试套件是一种占地面积小，传输距离短的测试系统，主要应用于毫米波雷达产品及其组测试，毫米波天线测试等各种毫米波有源/无源产品测试。其设计原理是应用高精度的抛物面反射板，将馈源天线辐射的球面波在较短的距离内转换为模拟远场的平面波。其核心是高精度的反射板和馈源。

必一运动·(b-sports)官方网站自主研发了超宽频高精度的抛物面卷边反射板，支持频段24-90ghz，静区覆盖200-400mm，采用一体加工成型的制造模式，极大程度上保证了抛物面的加工精度，表面粗糙度＜20um（rms）。馈源的匹配应用方面，博杰股份采用了自主研发的偏置馈源，支持频段24-50ghz，可以同时支持有源和无源器件的测试。

紧缩场相较于直接远场大大缩短了传统远场测试的距离，为大型散射体等大型待测物的测试带来了极大的便利；缩短测试距离，极大程度上降低了损耗，获取相对直接远场更大的测试动态范围；增加系统测试精度，高精度的反射板采用卷边的设计方案，既解决了反射面边缘处的绕射场对系统的影响，又能够相对锯齿边反射面极大程度上减小反射板的尺寸，降低成本，增加美观。

基于博杰的超强研发能力，攻克了馈源和反射板的技术壁垒，我们的在性能和成本方面都有着显著的优势，可以为您的毫米波测试提供更加便捷和高效的b—sports必一的解决方案。

博杰股份凭借近20年的射频测试领域研发经验，深耕消费类电子及汽车电子领域，在蜂窝、蓝牙、wifi、adas等领域提供系统级b—sports必一的解决方案，为未来通信技术应用的推广和发展，掀开行业的新篇章。
